直線導軌滑塊RN系列尺寸圖WECN WCCN品牌
說明：產品資料pdf+cad+3d圖紙請聯系客服索取，謝謝！
(1) 自動調心能力
來自圓弧溝槽的DF(45-°45)°組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而而得到高精度穩定的平滑運動。
(2) 具有互換性
由于對生產制造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。
(3) 所有方向皆具有高剛性
運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。

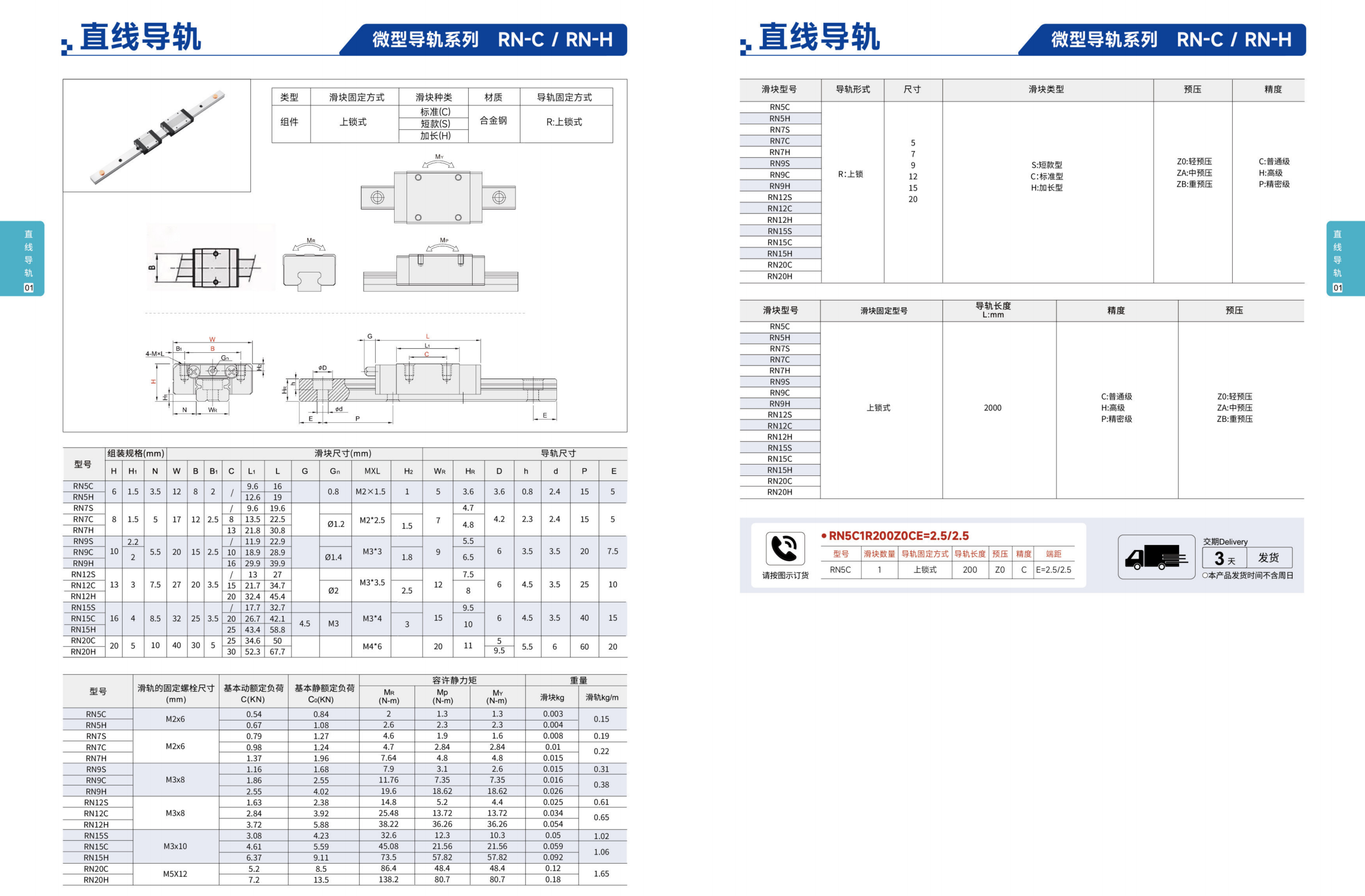

低組裝滑塊微型直線導軌系列:

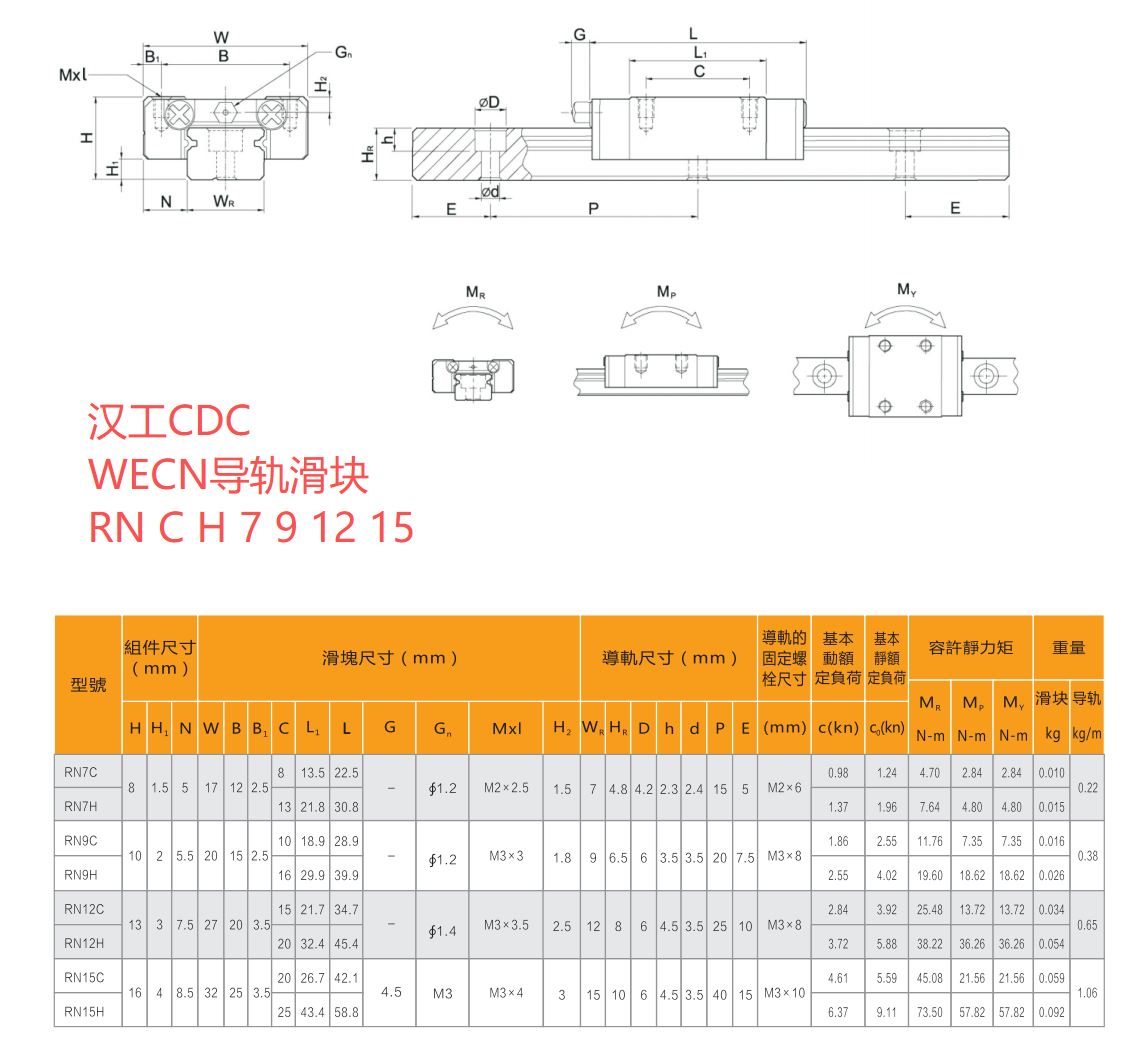

RN7C、RN9C、RN12C、RN15C
RN7H、RN9H、RN12H、RN15H

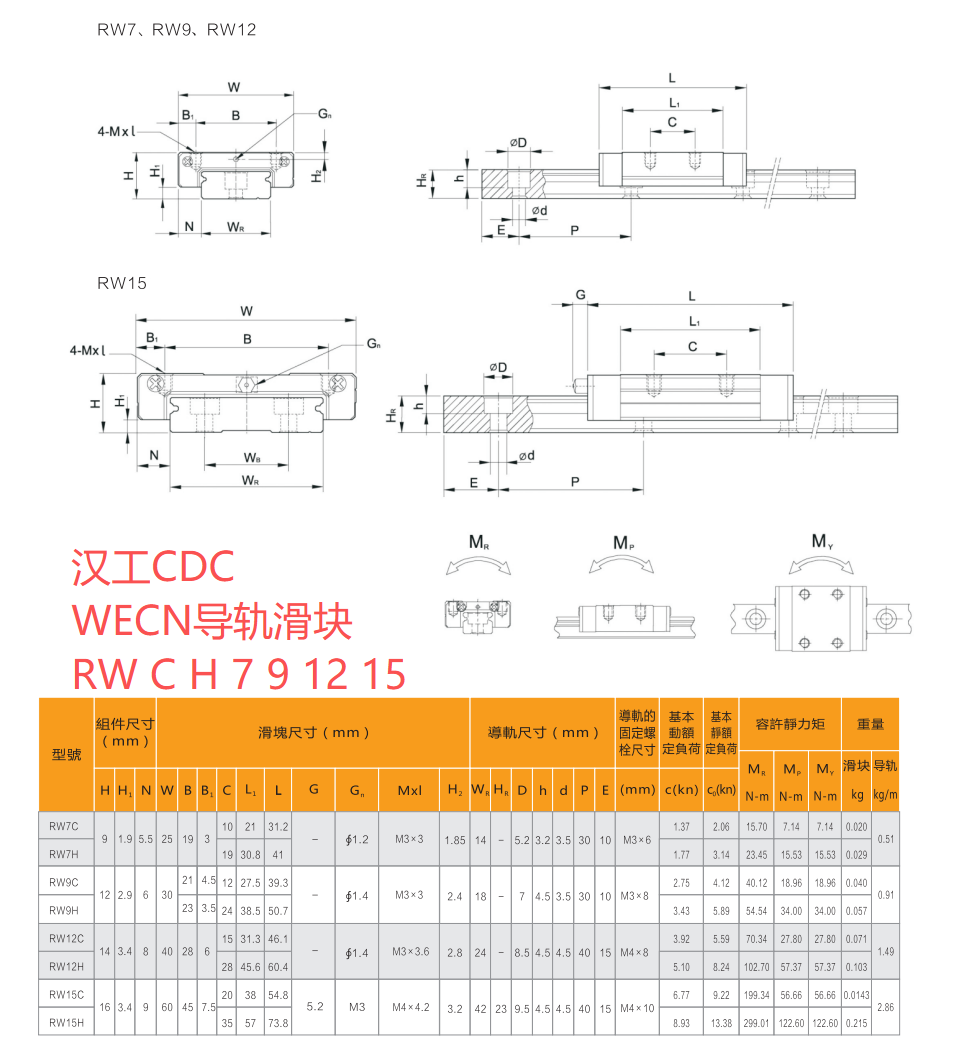

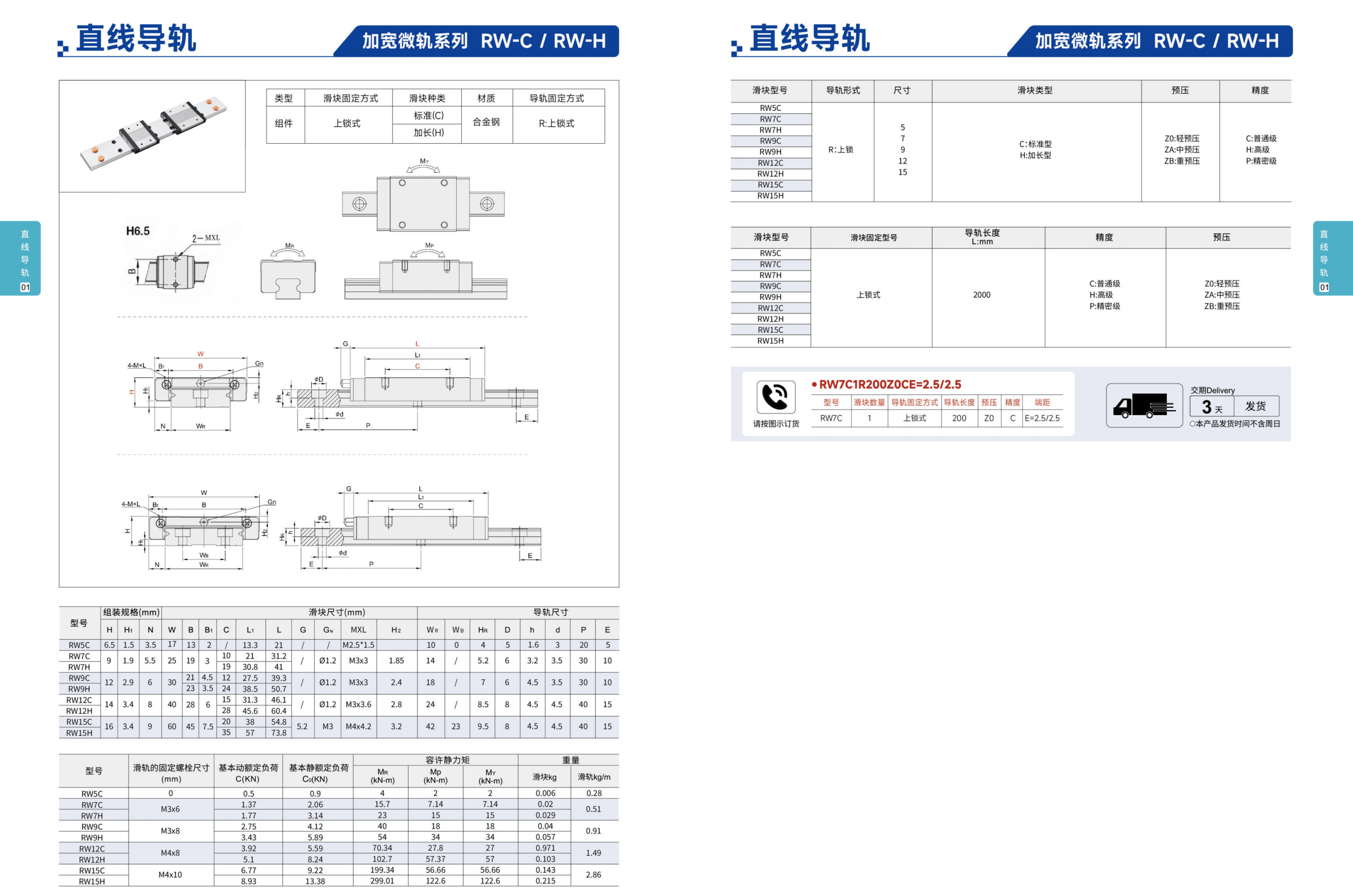

RW7C、RW9C、RW12C、RW15C
RW7H、RW9H、RW12H、RW15H
